Case showDQW係列氣流粉碎機
產品介紹

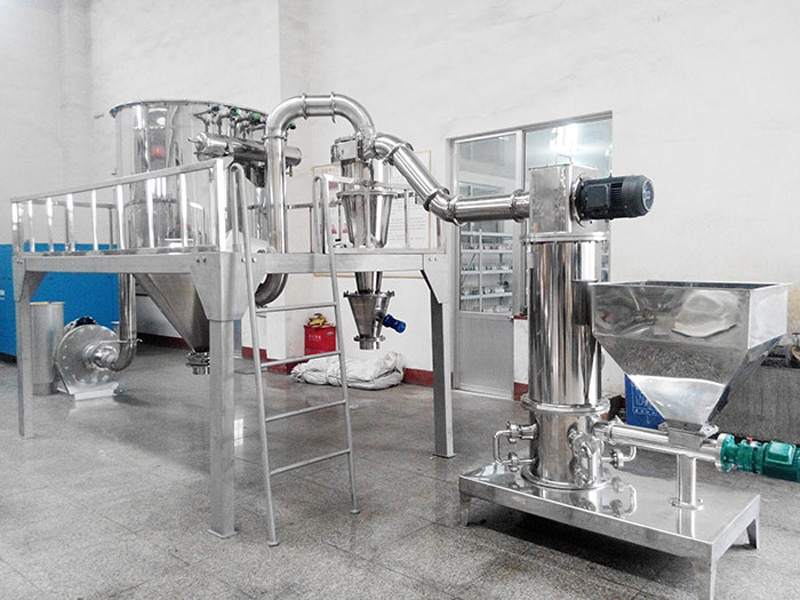

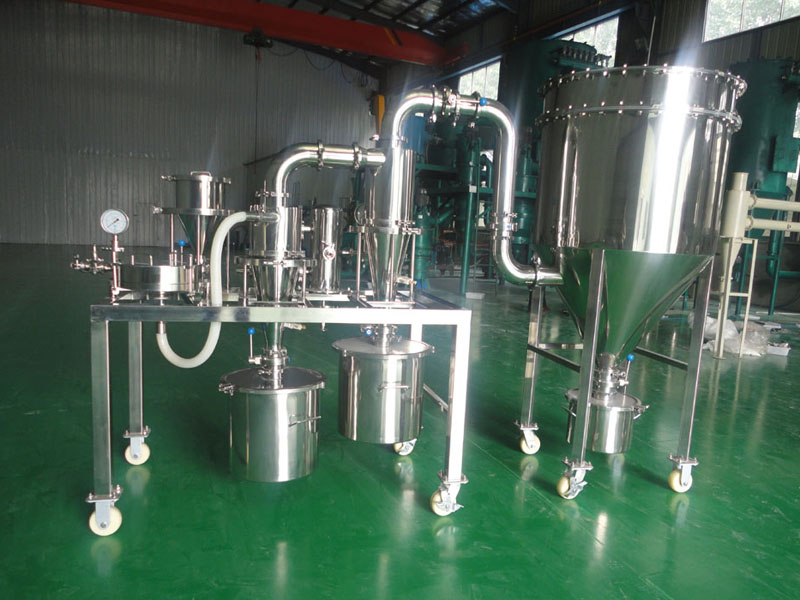

氣流粉碎機與旋風分離器、除塵器、引風機組成一整套粉碎係統。壓縮空氣經過濾幹燥後,通過拉瓦爾噴嘴高速噴射入粉碎腔,在多股高壓氣流的交匯點處物料被反複碰撞、磨擦、剪切而粉碎,粉碎後的物料在風機抽力作用下隨上升氣流運動至分級區,在高速旋轉的分級渦輪產生的強大離心力作用下,使粗細物料分離,符合粒度要求的細顆粒通過分級輪進入旋風分離器和除塵器收集,含塵氣體經布袋收塵器淨化後排入大氣。
技術參數
型號 | 入料力度 | 產品粒度 | 生產能力 | 空氣耗量 | 空氣壓力 | 裝機功率 |
DQW03 | <1 | 3-150 | 1-5 | 2 | 0.7-0.85 | 26-37 |
DQW06 | <3 | 3-150 | 10-30 | 6 | 0.7-0.85 | 46-68 |
DQW10 | <5 | 3-150 | 20-400 | 10 | 0.7-0.85 | 68-106 |
DQW20 | <5 | 3-150 | 50-800 | 20 | 0.7-0.85 | 145-184 |
DQW40 | <5 | 3-150 | 150-1500 | 40 | 0.7-0.85 | 276-310 |
DQW60 | <5 | 3-150 | 300-2000 | 60 | 0.7-0.85 | 402-427 |
DQW80 | <5 | 3-150 | 400-6000 | 80 | 0.7-0.85 | 520-600 |
DQW120 | <5 | 3-150 | 600-10000 | 120 | 0.7-0.85 | 720-900 |
本係列機型廣泛應用於化工、礦產、金屬粉末、磨料、耐火材料、電子材料、陶瓷、農藥、醫藥、食品、保健品行業的超細粉碎,尤其對物料粒徑要求較高的場合。
本係列產品分類按材質不同分為不鏽鋼和碳鋼兩種;按形式分為立式和臥式兩種。
設備優勢
設備全部實現陶瓷化、無任何磁性物質攝入;
采用具有世界先進水平的整體燒結陶瓷轉子,線速度可達60m/s;
選用氧化鋯陶瓷噴嘴;
采用澳大利亞進口OLINATEX 防護,實現無縫防護,耐磨損;
反衝氣套密封盤采用整體燒結;
采用德國標準的自動化控製技術;
選用梅特勒托利多稱重傳感器,精確控製進料量;
利用自動穩壓閥,粉碎機進氣壓力的恒定控製;
壓差傳感器及自動調風門,保持係統阻力的穩定;
西門子PLC自動化控製,產品品質穩定如一;
